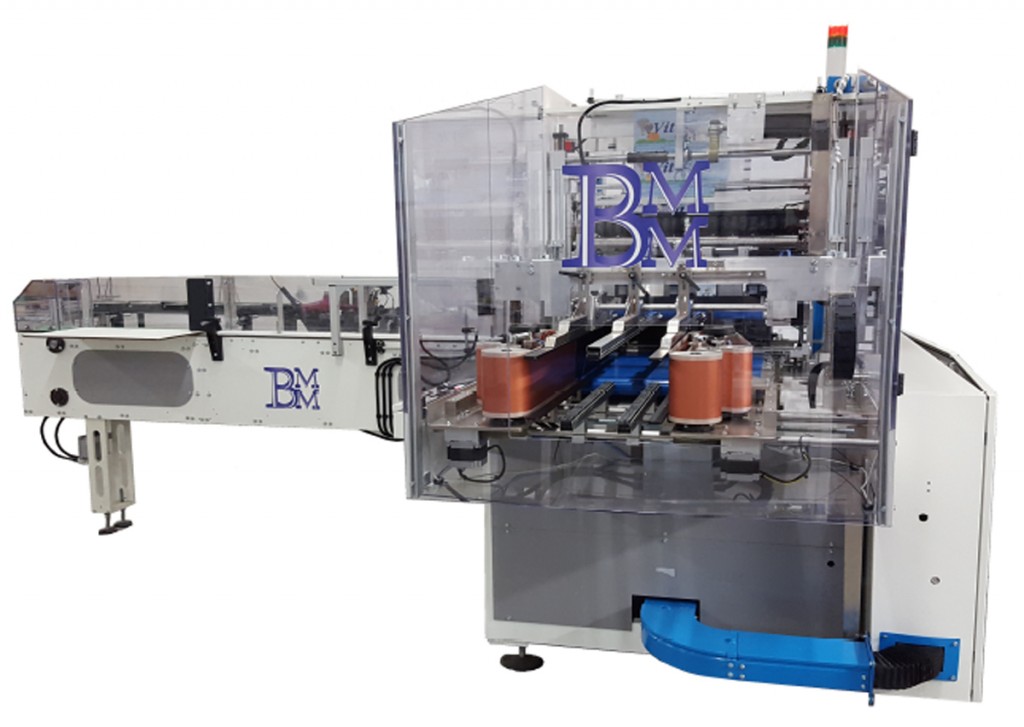

UNA CONFEZIONATRICE AUTOMATICA MODELLOÂ EP-2020-EVO
Macchina studiata e realizzata a norme CE
Macchina automatica realizzata per il confezionamento di tovaglioli.
L’alimentazione del prodotto da confezionare può avvenire sia in manuale che in
collegamento automatico con qualunque piegatrice e la compressione mobile del prodotto
assicura un’ottimale presentazione del pacco finito.
Macchina realizzata in versione pneumatica. Tutti gli azionamenti e cinematismi
hanno un proprio motore o attuatore pneumatico la cui la gestione avviene tramite
controllo assi omron. Possibili variazioni, che rendono la macchina estremamente
flessibile, sono realizzabili tramite operazioni su pannello operatore tft tuuch screen .
Le strutture delle confezzionatrici EP sono le stessa partendo dalla piu picco come
velocità di produzione e di costo, denominata EP2020EVO-V2 passando poi alla
intermedi denominata EP2040EVO-V2 per poi arrivare alla piu veloce della serie
EP2060EVO-V2 dando così la possibilità per il cliente di segliere la macchina che
necessita al momento. Ma con la possibilità per mezzo di kit meccanici,elettrici ed
elettronici di trasformarla.
Restiamo a Vostra completa disposizione per qualsiasi ulteriore informazione o
chiarimento tecnico, e nella speranza di un seguito favorevole, porgiamo cordiali saluti.
Scarica Scheda Tecnica |Â Contattaci…

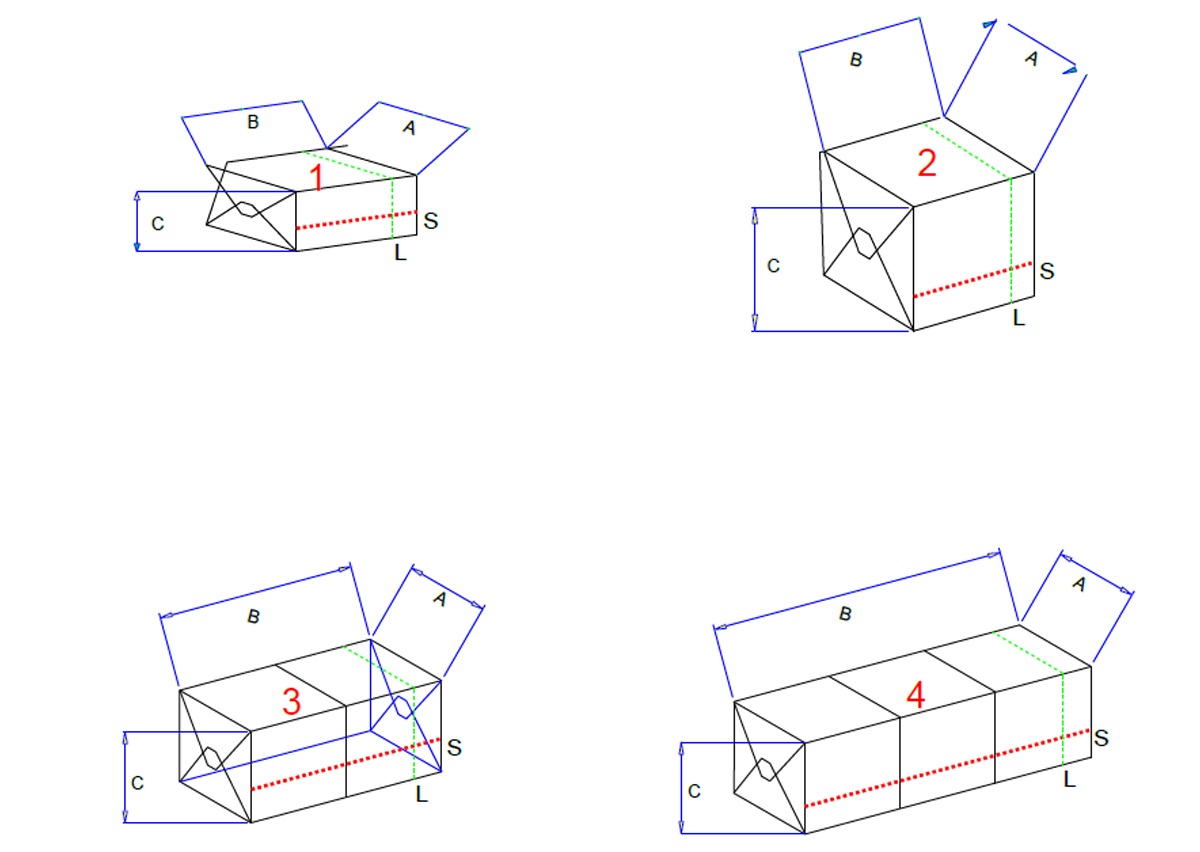

S = Saldatura |  L = Perforazione Longitudinale
CARATTRISTICHE TECNICHEÂ MACCHINA
1. Norme => CE.
2. Alimentazione => a moto continuo (passo 965 mm),
lunghezza standard di circa 2,5 m.
3. Altezza alimentazione => 970 mm.+/- 50 mm
4. Altezza uscita confezioni => 970 mm +/- 50 mm.
5. Lubrificazione => macchina autolubrificata.
6. Versione => destra.
7. Rumorosità => inferiore a 80 db A.
8. Velocità meccanica => max. fino a 30 cicli/minuto.
9. Velocità di produzione => max. 20 confezioni/minuto in funzione del formato (max. 15 conf /minuto per pila doppia)
10. Azionamento meccanico => La maggior parte dei movimenti è data da cinghie dentate e attuatori pneumatici.
11. Tensione di alimentazione => 400 Volts trifase, 50 Hz + neutro + terra (diversi voltaggi su richiesta).
12. Controlli elettrici => La macchina è gestita da controllo assi Omron Motion; i più importanti azionamenti avvengono tramite servomotori, motori passo passo, attuatori pneumatici. I rimanenti movimenti di macchina sono comandati da motori e azionamenti a velocità variabile sincronizzati fra loro
13. Potenza installata => 15 kWa.
14. Pressione d’aria d’esercizio => 6 bar.
15. Volume d’aria aspirata => 100 Nl/minuto.
16. Colore => Bianco RAL 9010.

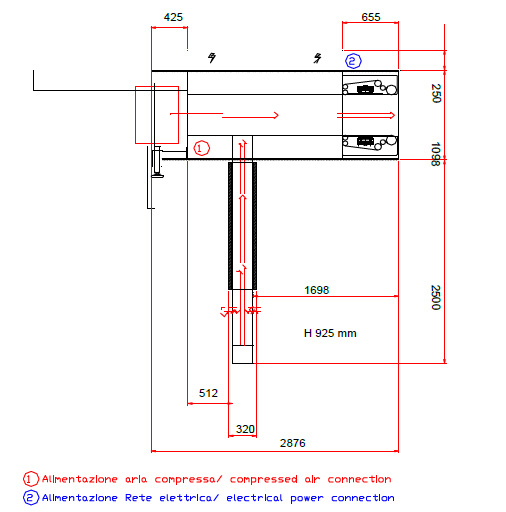

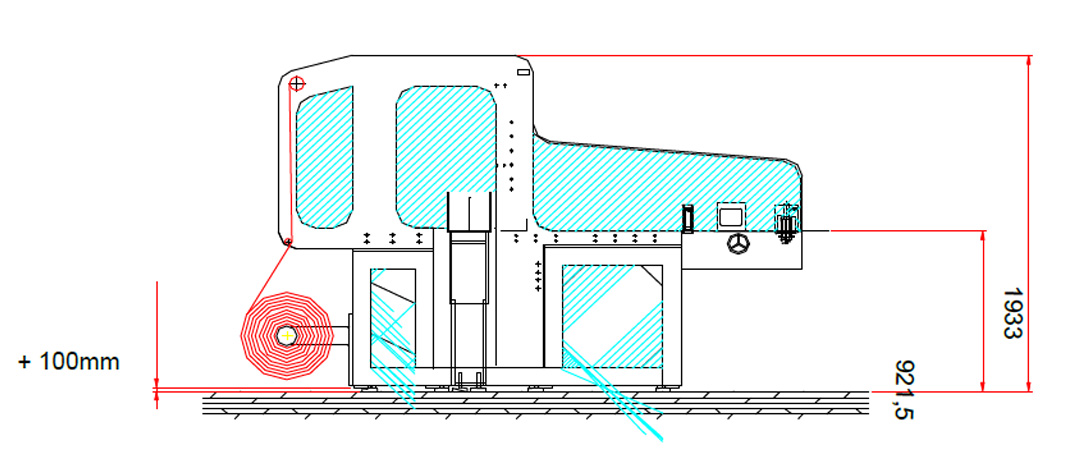

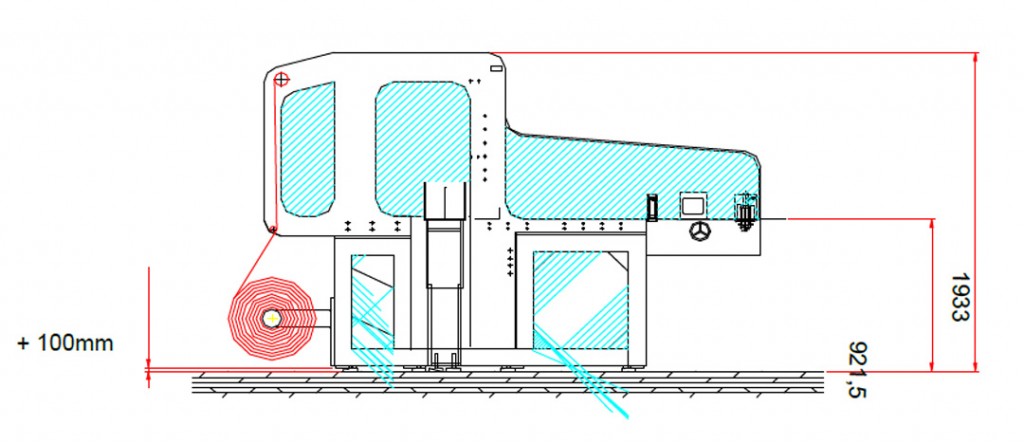

17. Ingombro macchina => come da disegno allegato.
18. Peso macchina => 2400 Kg circa.
La B.M.M Automazioni si riserva il diritto, a suo insindacabile giudizio, di modificare la
composizione tecnica senza variare i dati di produzione.
PRODOTTI E FORMATI
19. Prodotti => Tovaglioli di carta e/o tissue 1/2/3 veli.
20. Capacità di macchina => Dimensioni riferite a tovaglioli piegati in 4 pila singola pila doppia- tripla
N.B.: possono essere valutati prodotti e dimensioni diversi da quelli menzionati;
21. Altezza prodotto da confezionare => min. 30 mm; max. 210 mm.
22. Compressione => min. 10 mm; max. 70 mm.
23. Altezza prodotto già confezionato => min. 20 mm; max. 200 mm.
24. Gamme di altezza =>
b2 h da 30 a 40mm
b3 h da 40 a 55mm – b4 h da 55 a 70mm
b5 h da 70 a 90mm – b6 h da 90 a 120mm
b7 h da 120 a 145mm – b8 h da 145 a 175mm
b9 h da 180 a 200mm- b10 h da 205 a 220mm sp
25. Tolleranza => ±2 mm.
MATERIALE D’IMBALLO
26. Tipo => Polietilene ed altri film plastici.
27. Spessore => 28-35 micron secondo la qualitÃ
N.B.: Il materiale di avvolgimento da utilizzare deve essere approvato dal ns. ufficio tecnico.
28. Centratura di stampa => Tramite lettore tacca
29. Tolleranza centratura stampa => ± 2 mm;
30. Diametro max. bobina => 400 mm;
31. Diametro interno => 70-76 mm;
32. Larghezza max. bobina => 710 mm;
La B.M.M. Automazioni si riserva il diritto, a suo insindacabile giudizio, di modificare la
composizione tecnica senza variare i dati di produzione.
LA MACHINA PROPOSTA E’ COMPLETA DI:
a) Un formato per pacchi di dimensioni compresi entro le capacità di macchina (vedi punto 20)
b) Una serie di piegatori (vedi punto 24).
c) Alimentazione con trasportatore a denti fissati su catena doppia.
d) Gruppo svolgi bobina motorizzato .
e) Sistema di taglio con due lame flessibili:
f) Sistema di arresto svolgitura film e macchina se manca prodotto sull’alimentazione.
g) Saldatore posteriore.
h) Saldatori laterali con cinghie di teflon termoregolate di nuova generazione.
i) Impianto elettrico a norme CE.

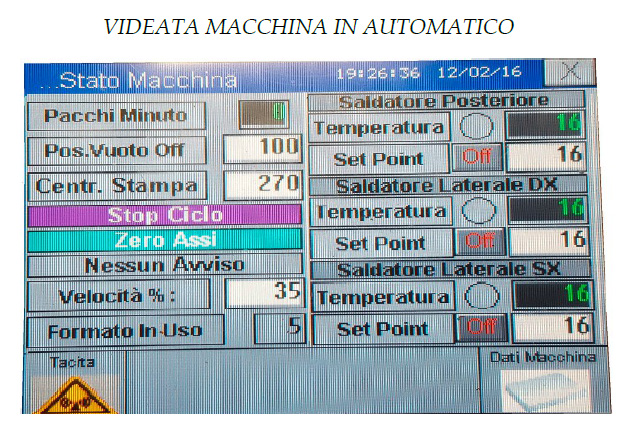

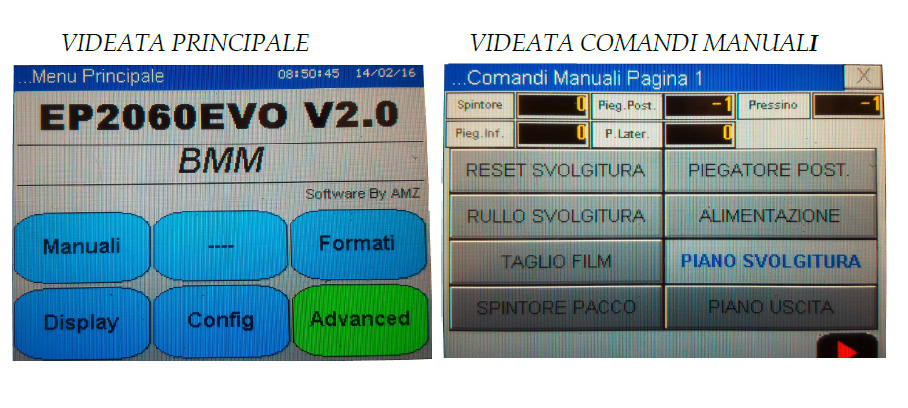

j) Pannello operatore: monitor per visualizzazione emergenze, guida operativa, dati di
produzione. Tastiera numerica per inserimento parametri di funzionalità . Parametri per dieci
formati automaticamente selezionabili

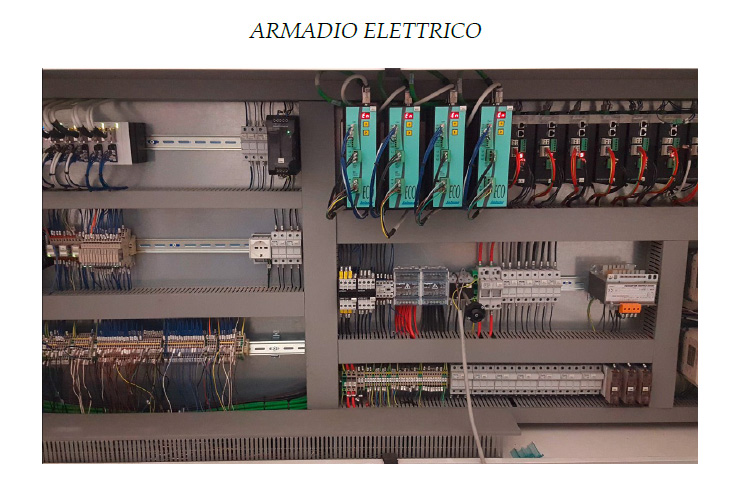

n)Armadio per apparecchiature elettriche ed elettroniche.
o)Protezioni antinfortunistiche con microinterruttori di sicurezza.
p)Un manuale uso e manutenzione.
q)Un catalogo per parti di ricambio fotografico.
r)Uno schema elettrico.
Dalla fornitura è escluso tutto quanto non espressamente menzionato.
La B.M.M. Automazioni si riserva il diritto, a suo insindacabile giudizio, di modificare la
composizione tecnica senza variare i dati di produzione.
