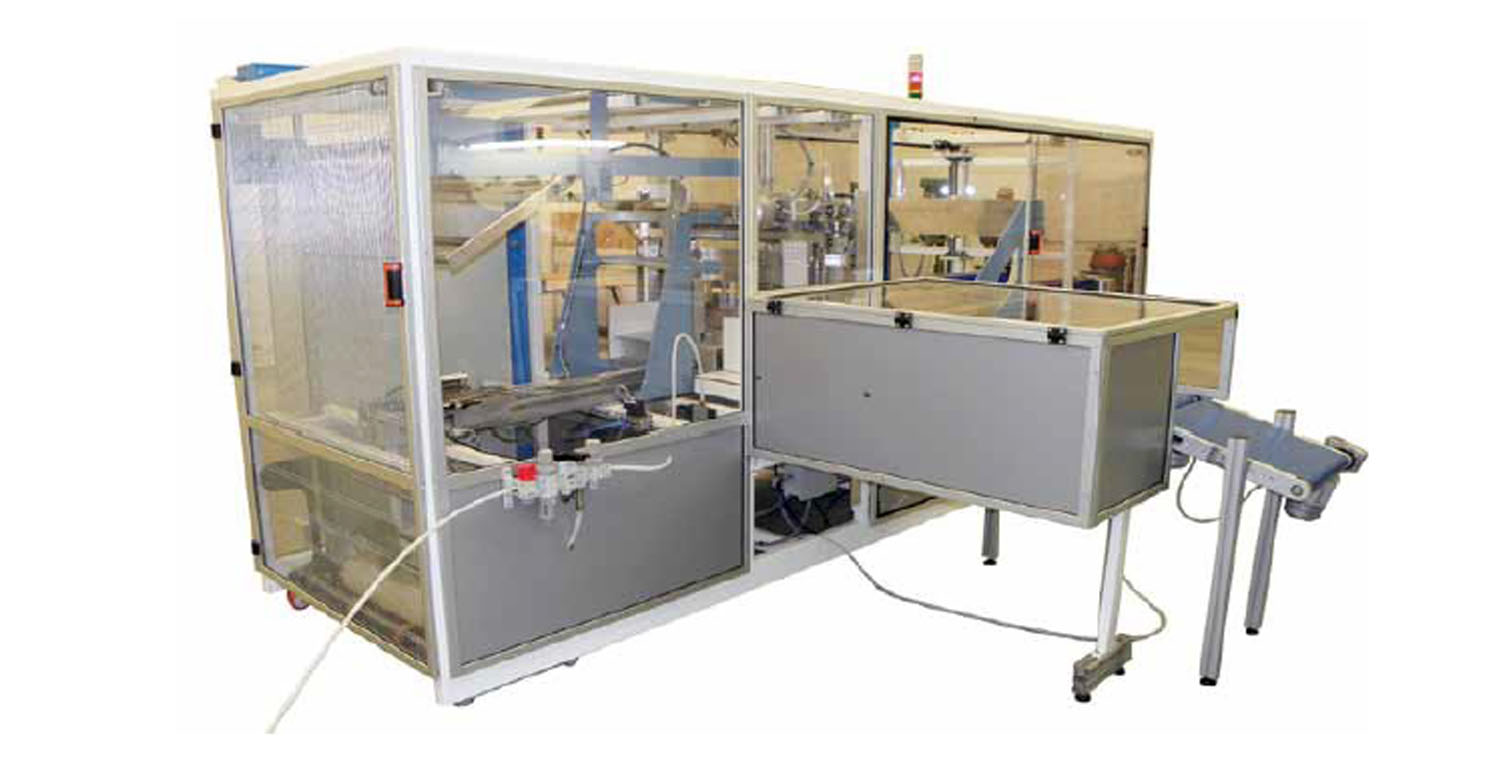

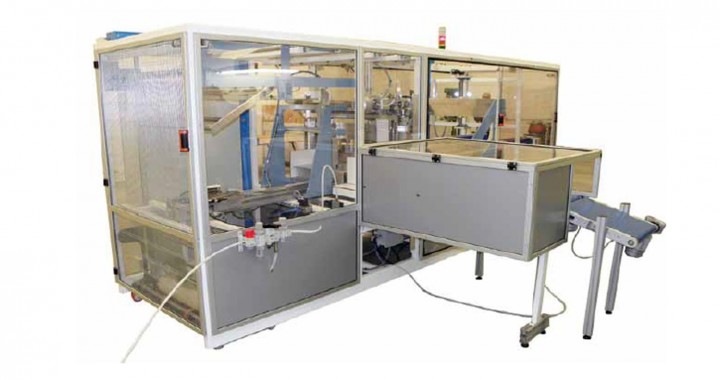

CONFEZIONATRICE AUTOMATICA MODELLO BMM-40
Macchina studiata e realizzata a norme CE
Macchina automatica atta al confezionamento di:
● tovaglioli (1-2-3 veli). (nuove configurazioni)
● tovagliette, (tovaglie in tissue , tessuto non tessuto o carta a secco, piegate).
● Sottopiatti.
Trattasi ora di un nostro standard di costruzione dove sono stati utilizzati dei cilindri
pneumatici anziché dei servomotori per certi movimenti e, quindi, alleggerito di
conseguenza l’impianto elettrico, pur in presenza del nostro, ormai collaudato,
controllo assi omron.
L’alimentazione del prodotto da confezionare può avvenire sia in manuale che in
collegamento automatico con qualunque piegatrice e l’ adeguata compressione mobile del
prodotto assicura un’ottimale presentazione del pacco finito.
Restiamo a Vostra completa disposizione per qualsiasi ulteriore informazione o chiarimento
tecnico, e nella speranza di un seguito favorevole, porgiamo cordiali saluti.
Scarica Scheda Tecnica | Contattaci…

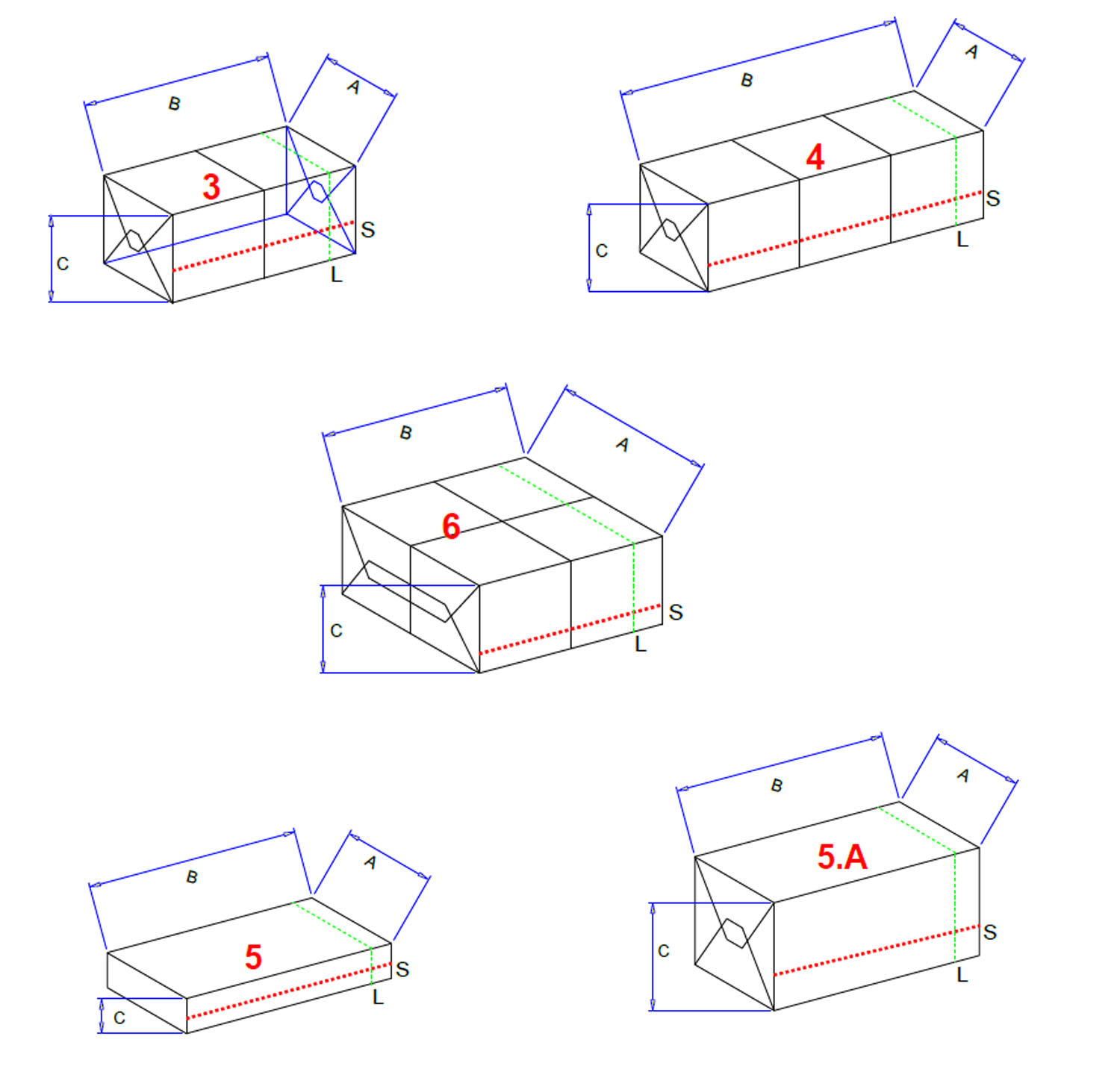

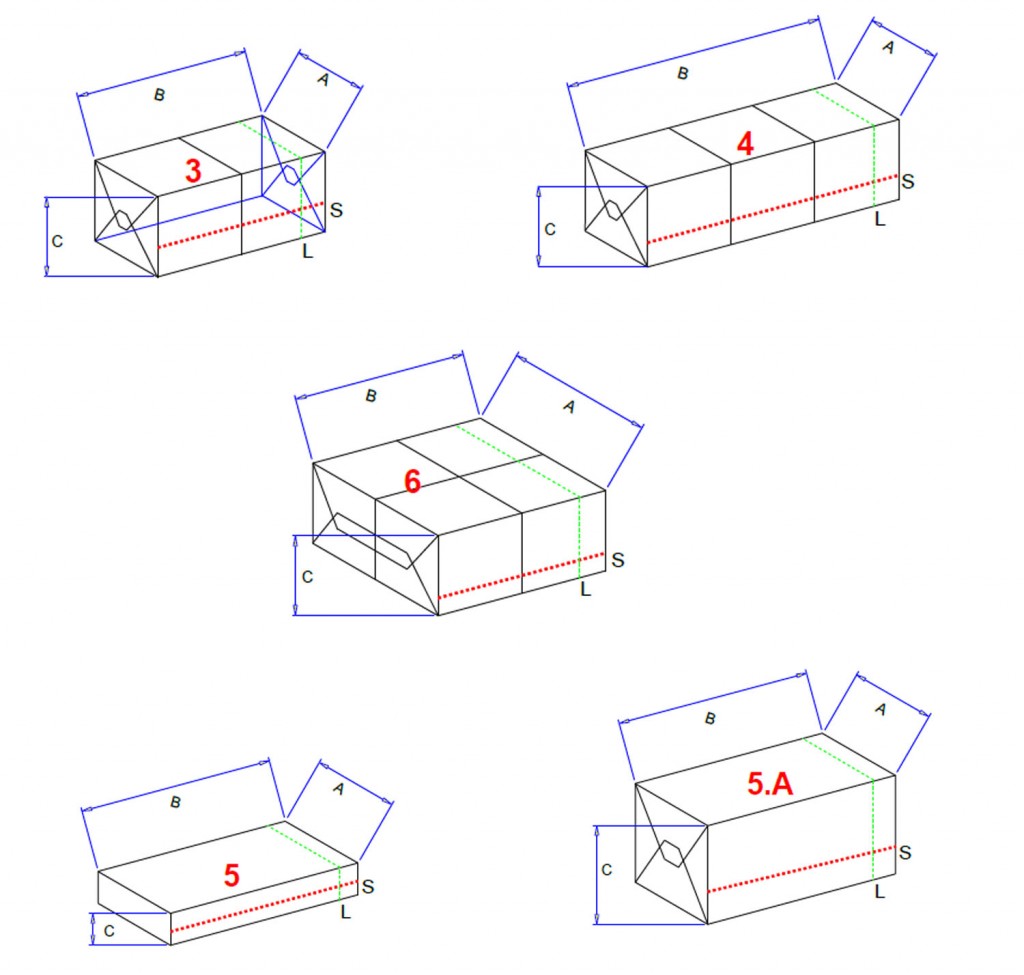

CONFIGURAZIONI POSSIBILI CON BMM – 40 –
S = Saldatura | L = Perforazione Longitudinale
CARATTERISTICHE TECNICHE MACCHINA
1. Norme => CE.
2. Alimentazione => Cilindro pneumatico
3. Altezza alimentazione => 890 mm. +/- 50 mm
4. Altezza uscita confezioni => 890 mm. +/- 50 mm
5. Lubrificazione => annuale.
6. Versione alimentazione =>
7. Rumorosità => inferiore a 80 dbA.
8. Velocità meccanica => max. fino a 30 cicli/minuto.
9. Velocità di produzione => max. 20/25 confezioni/minuto in funzione del formato.
10. Azionamento meccanico => è dato da movimenti pneumatici/motori passo passo e brushless .
11. Tensione di alimentazione => 400 Volts trifase, 50 Hz, neutro, terra, controlli 24V (diversi voltaggi su richiesta).
12. Controlli elettrici => La macchina è gestita da controllo assi Omron; i Movimenti avvengono con cilindri pneumatici, motori passo-passo e con motori e azionamenti a velocità variabile, sincronizzati fra loro.

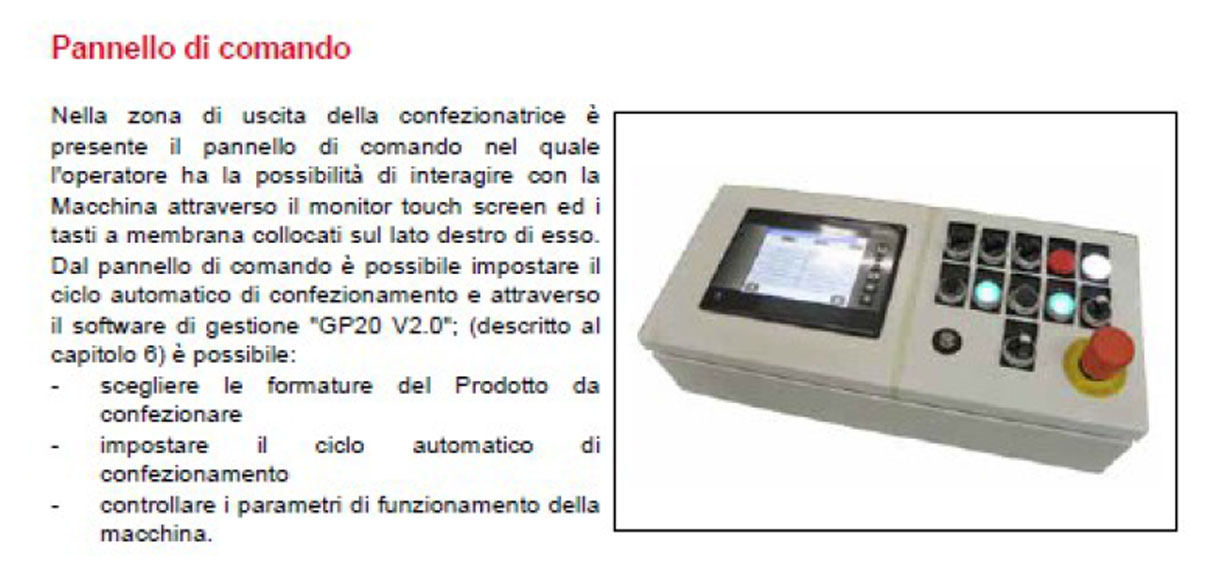

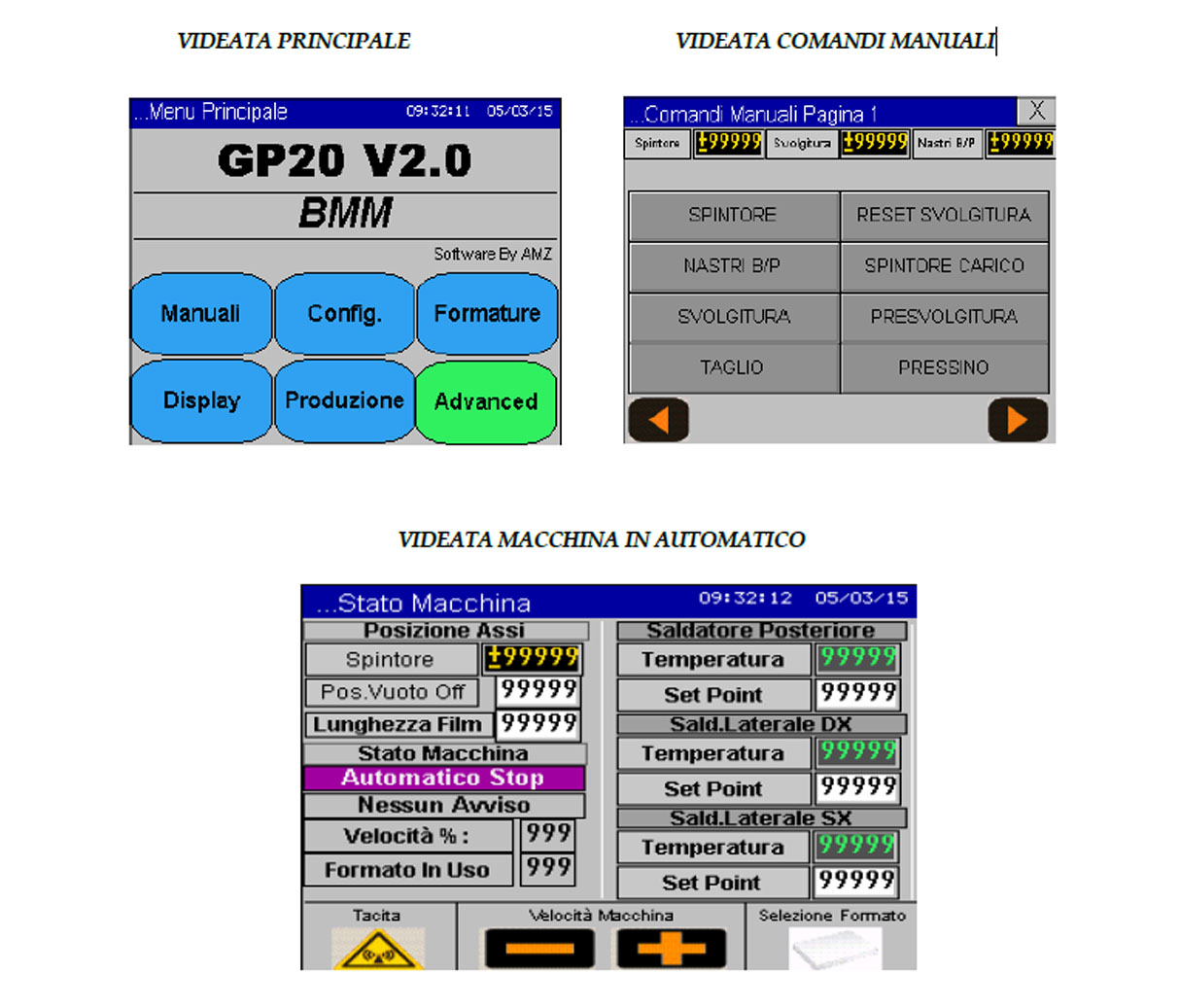

13. Interfaccia uomo macchina => Pannello operatore lcd tft color touch screen omron
14. Potenza installata => 5 kWA.
15. Pressione d’aria d’esercizio => 6 bar.
16. Volume d’aria aspirata => 400 Nl/minuto.
17. Colore => Bianco RAL 9010 lucido;

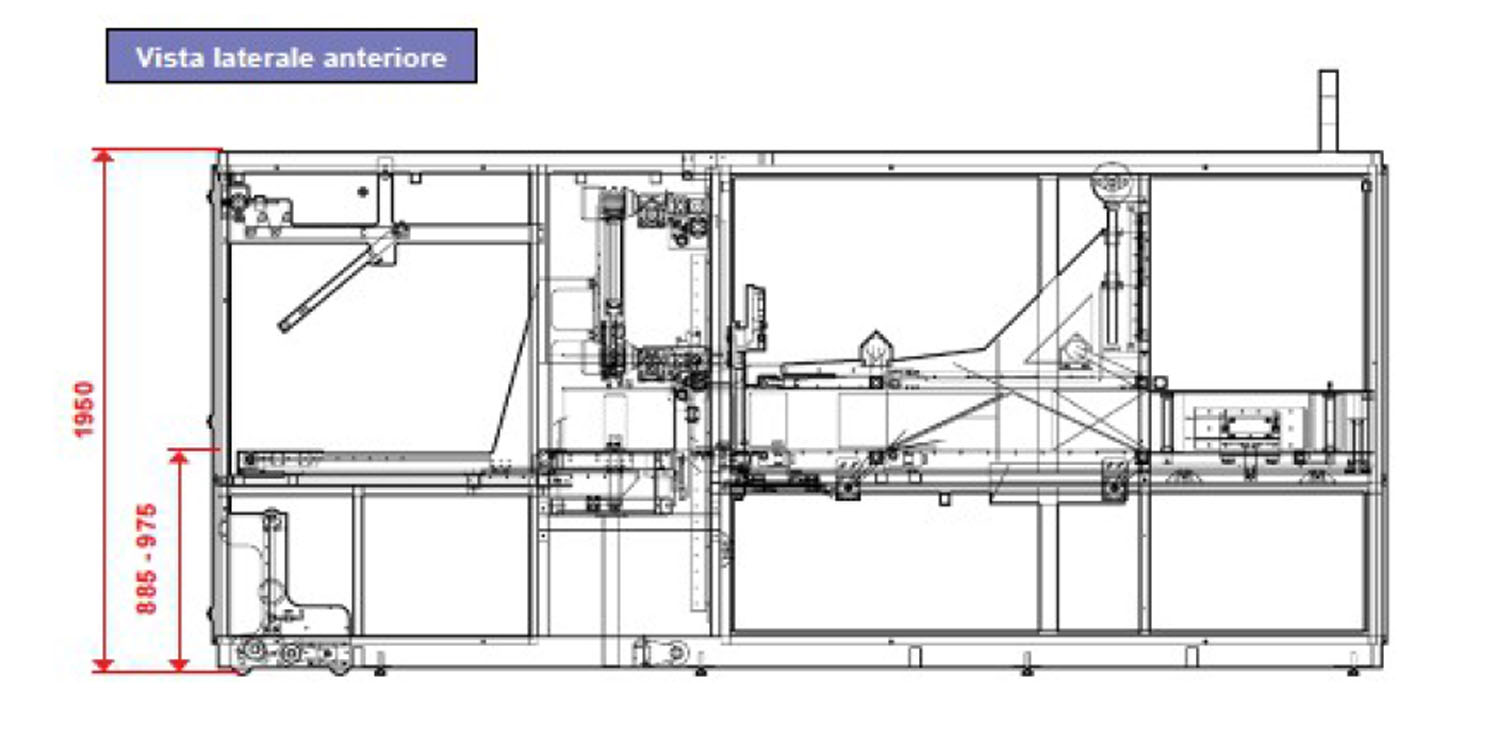

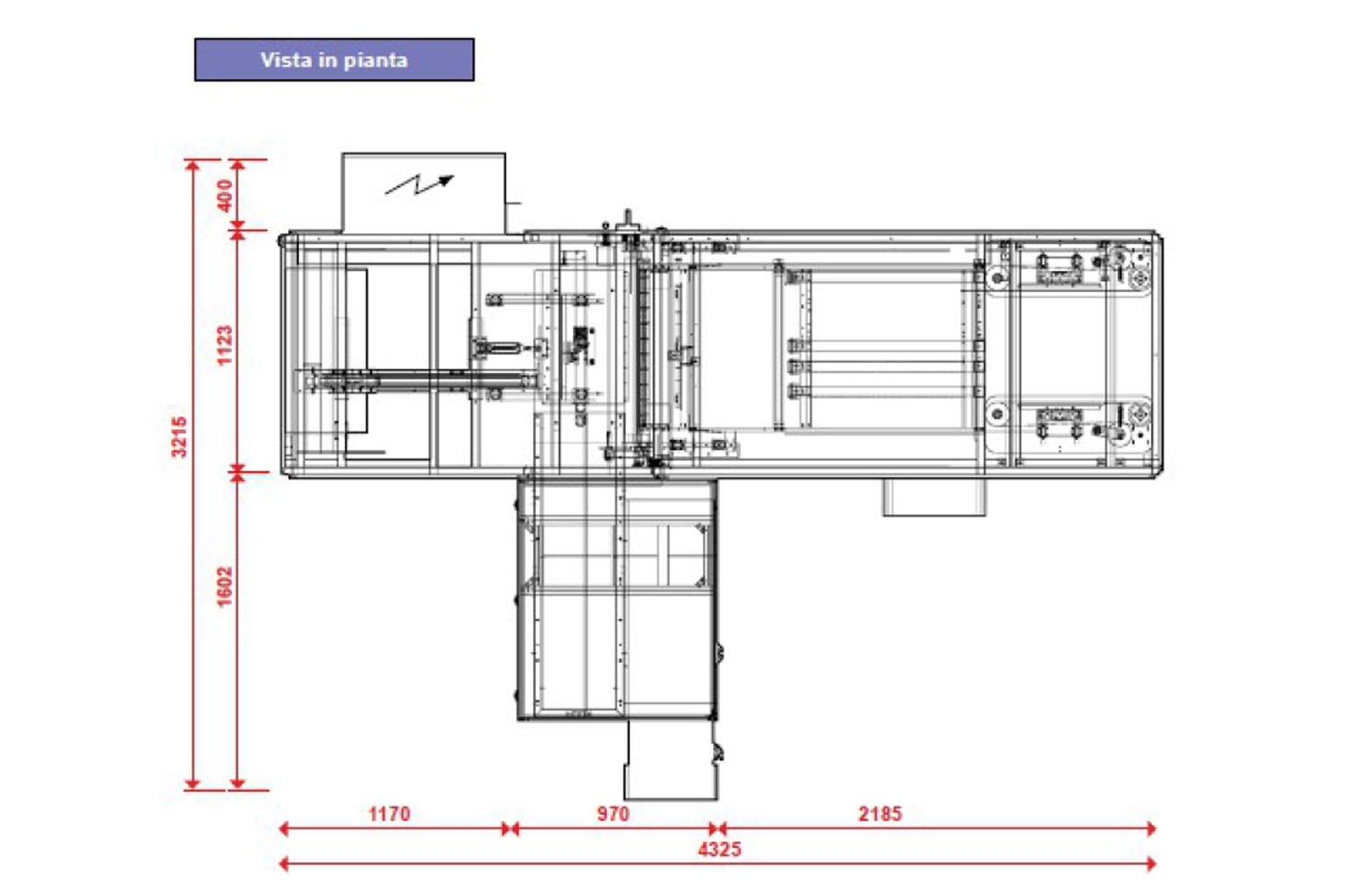

18. Ingombro macchina => come da disegno allegato.
19. Peso macchina => 2200 Kg circa.
BMM Automazioni si riserva il diritto, a suo insindacabile giudizio, di modificare la
composizione tecnica senza variare i dati di produzione.

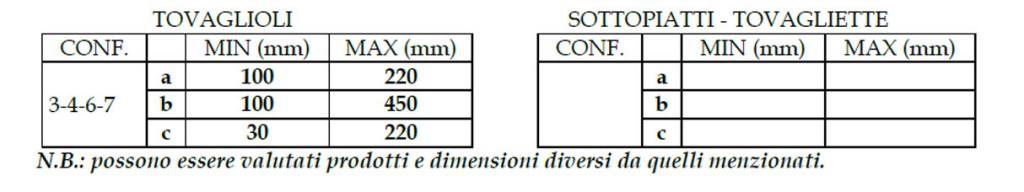

PRODOTTO E FORMATI
19. Prodotti => tovaglioli di carta e/o tissue/sottopiatti, tovaglie ecc.
20 Capacità di macchina
21. Altezza prodotto da confezionare => min. 30 mm; max. 230 mm.
22. Compressione => min. 10 mm; max. 30 mm.
23. Altezza prodotto già confezionato => min. 30 mm; max. 220 mm.
24. Dimensioni vincolanti => Larghezza bob. Max 820mm Svolgitura 1100 mm
25. Tolleranze => ±2 mm;
MATERIALE D’IMBALLO
26. Tipo => polietilene ed altri film plastici termosaldabili
N.B.: Il materiale di avvolgimento da utilizzare deve essere approvato dal ns.
ufficio tecnico.
27. Spessore => 25/30/35 micron secondo la qualit
28. Centratura di stampa => tramite cellula fotoelettrica se richiesta.
29. Tolleranza centratura stampa => ± 2 mm.
30. Diametro max. bobina => 400 mm.
31. Diametro interno =>
32. Larghezza max. bobina => 820 mm.
BMM Automazioni si riserva il diritto, a suo insindacabile giudizio, di modificare la
composizione tecnica senza variare i dati di produzione.
LA MACCHINA È COMPLETA DI:
PREDISPOSIZIONE MACCHINA PER IL CONFEZIONAMENTO DI UNO DEI PRODOTTI
a) Un formato per un pacco di dimensioni entro i minimi e massimi di macchina.
b) Una serie di piegatori per una delle gamme d’altezza riferite a prodotto compresso.
c) Alimentazione con caricatore pneumatico.
d) Gruppo svolgi bobina .
e) Sistema di taglio con due lame flessibili: una fissa ed una superiore rotante.
h) Saldatore posteriore adatto a tutti i formati .
i) Saldatori laterali.
j) Impianto elettrico a norme C.E.
k) Pannello operatore:, di funzionalità omron.

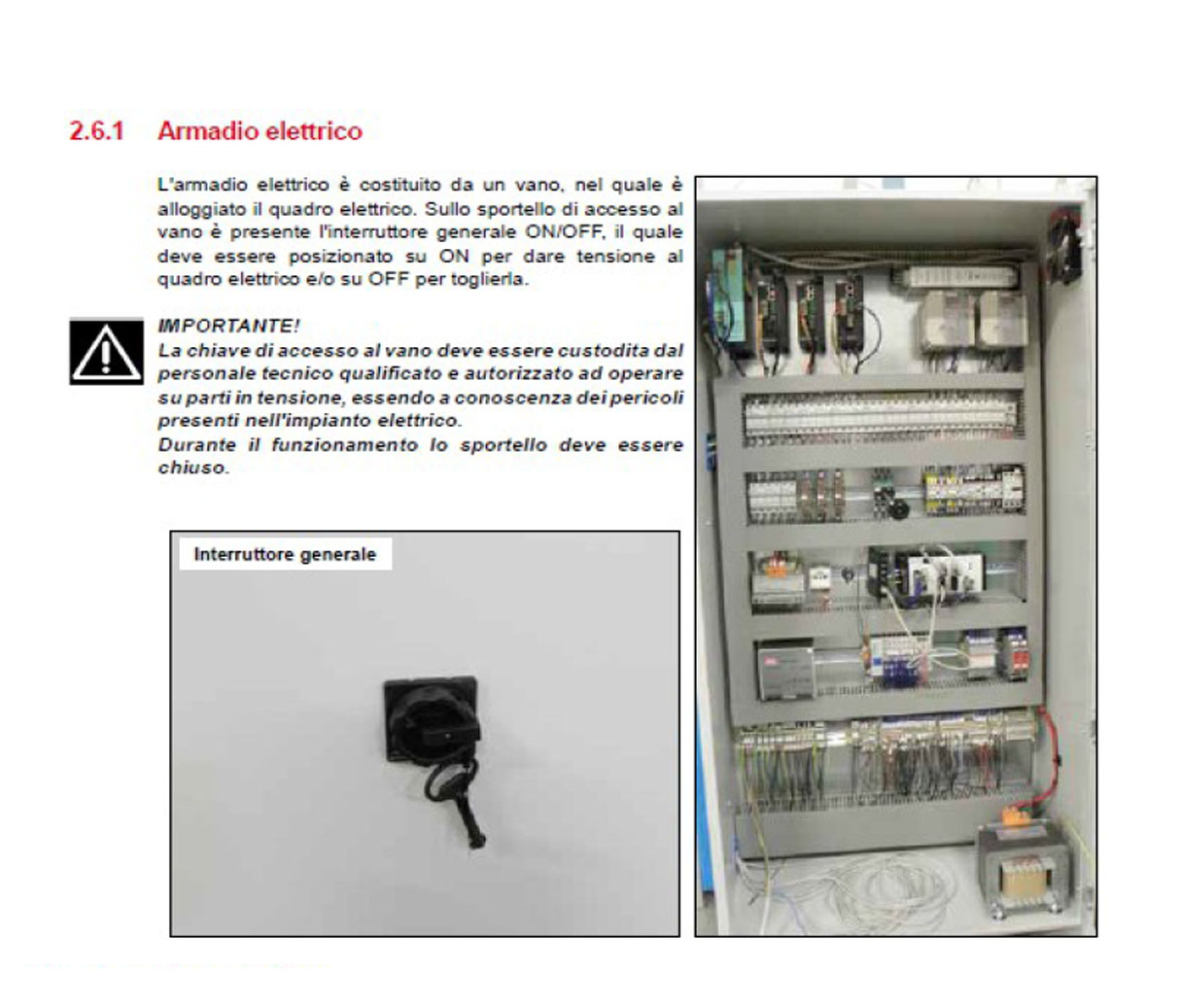

l) Armadio per apparecchiature elettriche ed elettroniche.
n) Protezioni antinfortunistiche con microinterruttori di sicurezza.
o) Un manuale uso e manutenzione.
p) Una lista parti di ricambio.
q) Istruzioni programma pannello operatore.
r) Uno schema elettrico.
Dalla fornitura è escluso tutto quanto non espressamente menzionato.
BMM Automazioni si riserva il diritto, a suo insindacabile giudizio, di modificare la
composizione tecnica senza variare i dati di produzione.
